Sie kennen Racks, Storage und Ihr eigenes Rechenzentrum. Diese Seite zeigt, wo eine KI-Anlage davon abweicht: welche Baugruppe die Auslegung bestimmt, worin sich die Bauarten unterscheiden und welche Klasse zu welcher Anwendung gehört — und mit dem Systemplan, der das passende Gerät benennt.
Unverbindlich · Terminvorschlag nach Eingang
Acht Stationen, von der Gesamtansicht bis zum Out-of-Band-Zugang. Beim Scrollen rückt die aktive Baugruppe in die Mitte der Szene; daneben steht, was sie unter KI-Last leistet. Die Optionskarten geben auf Klick den Entscheidungsgrund frei.
Schematische Illustrationen der Baugruppen, keine Fotos der gelieferten Geräte. Was in Ihrer Anlage steht, benennt der Systemplan.
01

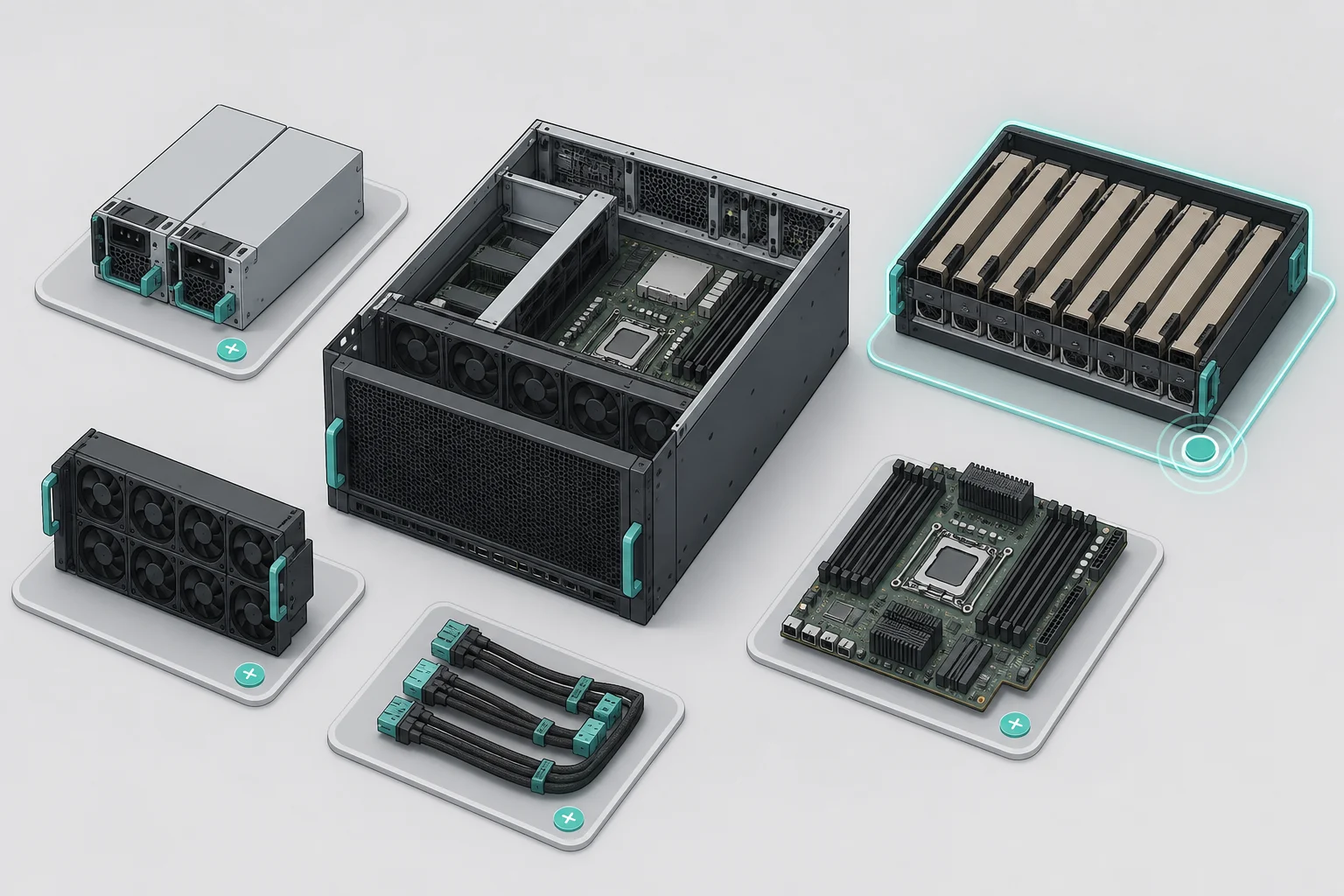

Sie betreiben Server, Storage und ein eigenes Netz. Eine KI-Anlage nutzt dieselbe Mechanik: 19-Zoll-Einschübe, redundante Netzteile, Front-to-Back-Luft. Sie verschiebt eine Größe — der Grafikspeicher wird zur bindenden Ressource der Auslegung. Die Stationen zeigen, wo Ihr Bestandswissen trägt und wo KI-Last anders rechnet.
02

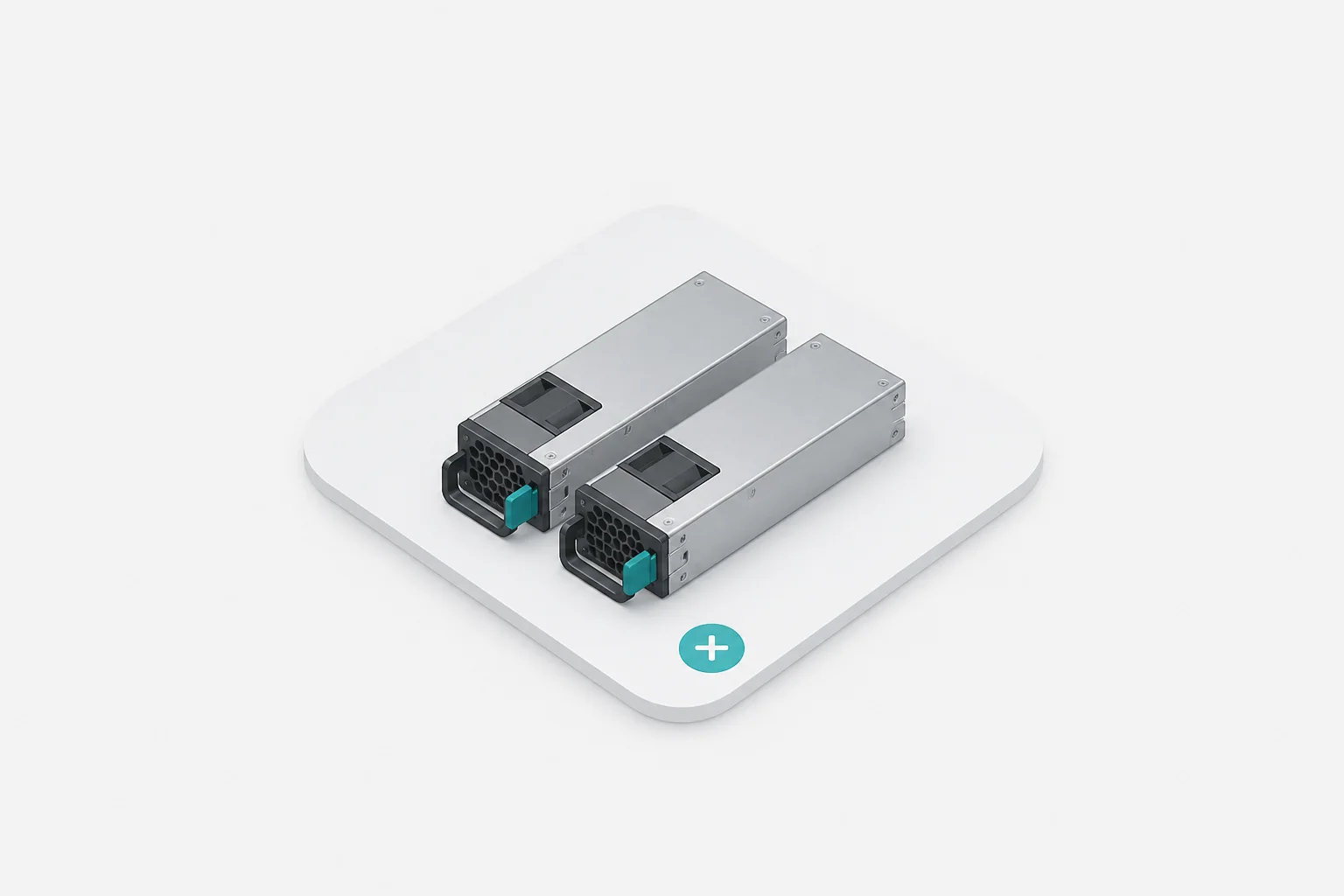

PDU, CEE-Zuleitung und abgesicherte Kreise sind Anschlussmechanik, die Sie täglich betreiben. Neu ist das Lastprofil: Inferenz hält die GPUs nahe der TDP, die Anlage zieht ihre Anschlussleistung über Stunden als Dauerlast. Der Systemplan weist Anschlussleistung und Verbrauch je Lastprofil aus; Ihre Verteilung wird in der Bestandsaufnahme dagegen geprüft.
03

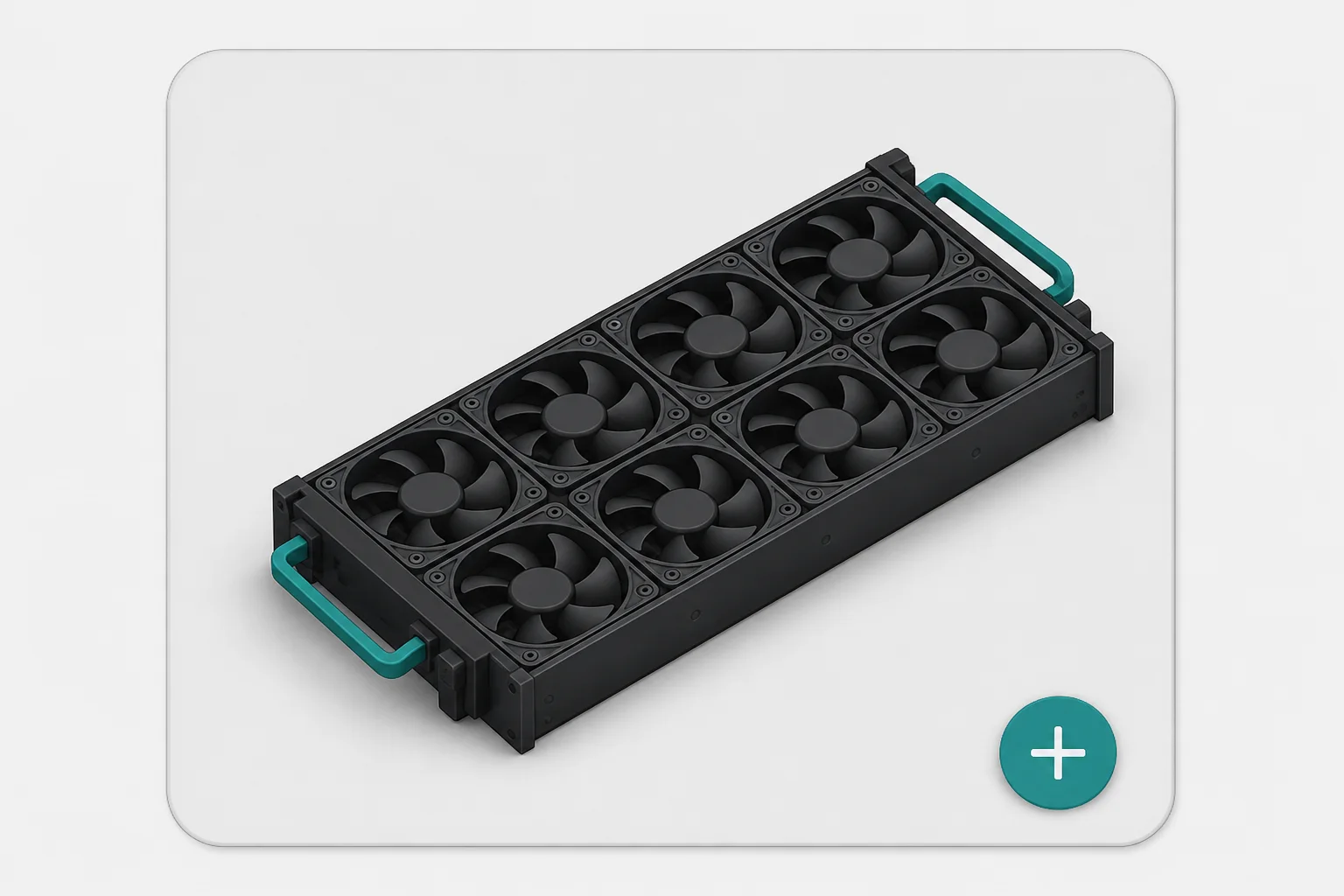

Front-to-Back und Blindplatten sind Ihr Tagesgeschäft. KI-Last verschiebt die Wärmemenge: Dauerlast hebt die Ablufttemperatur über die gesamte Betriebszeit konstant an. Ob der Raum das trägt, folgt aus der Anschlussleistung; die Bestandsaufnahme misst Zuluft, Luftweg und Abluft am Aufstellort.
04

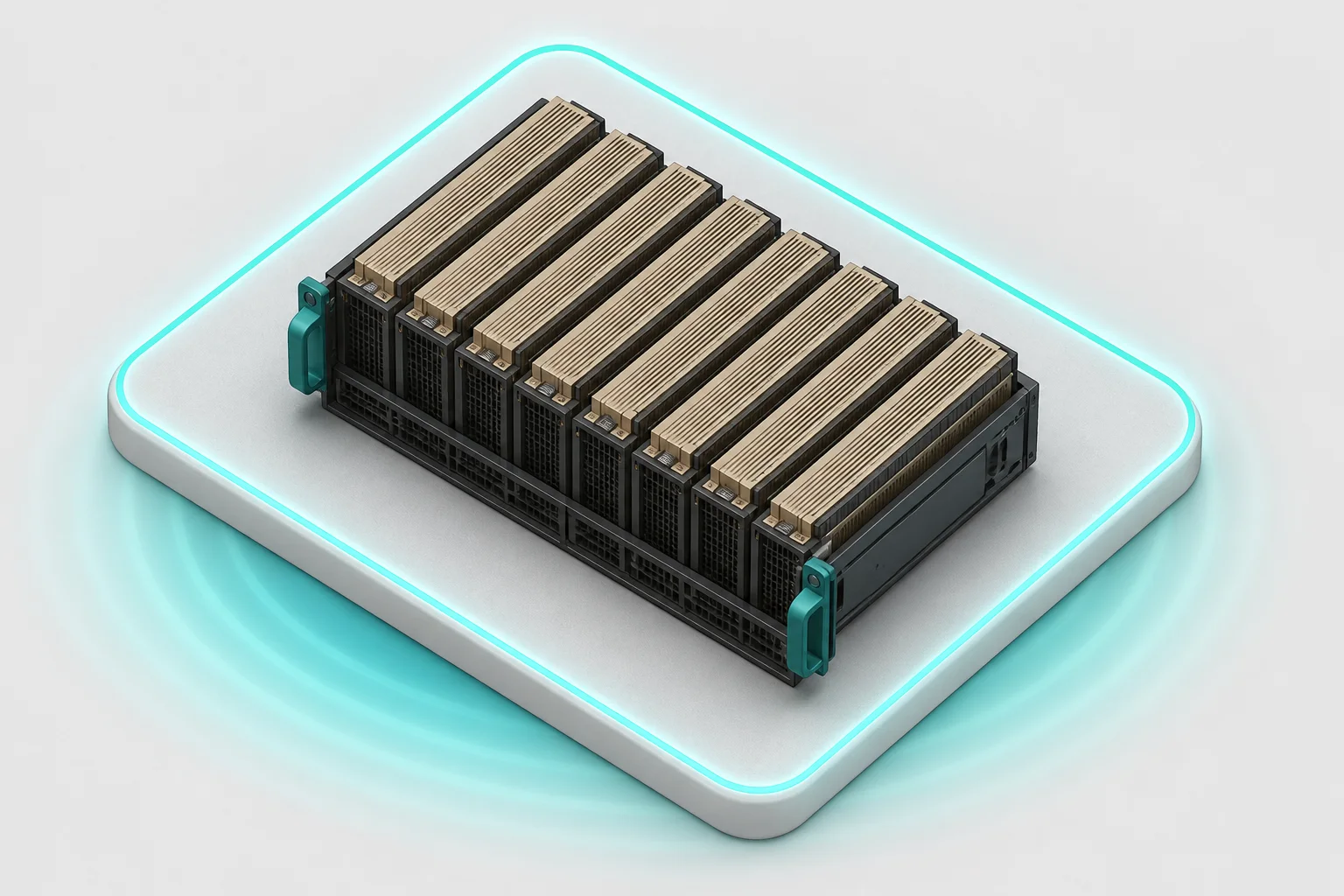

Der Grafikspeicher ist die harte Grenze: Modellgewichte plus KV-Cache der laufenden Anfragen müssen hineinpassen, sonst startet die Klasse gar nicht. Der KV-Cache wächst mit Gleichzeitigkeit und Kontextlänge und treibt die Auslegung damit stärker als die Modellgröße allein. Aus dieser einen Größe folgt der Rest: Netzteilklasse, Stellfläche, Gewicht.
05

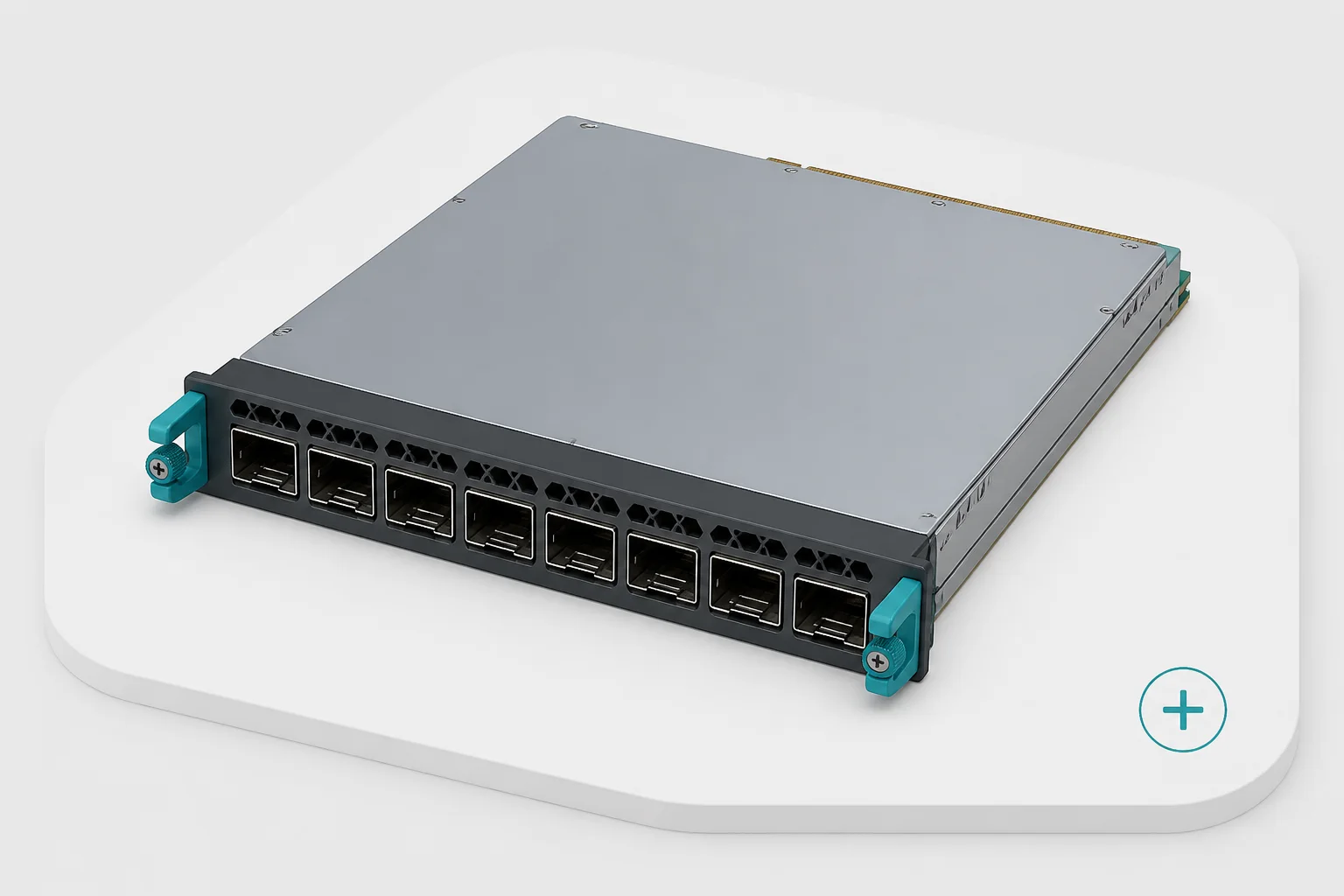

North-South bleibt Ihre Welt: eigenes Segment, benannte Regeln, Anbindung an Verzeichnisdienst und Ablagen. Dazu kommt East-West. Gekoppelte GPUs tauschen ihre Zwischenergebnisse über eine eigene Fabric aus, die das Produktivnetz nie berührt.
06

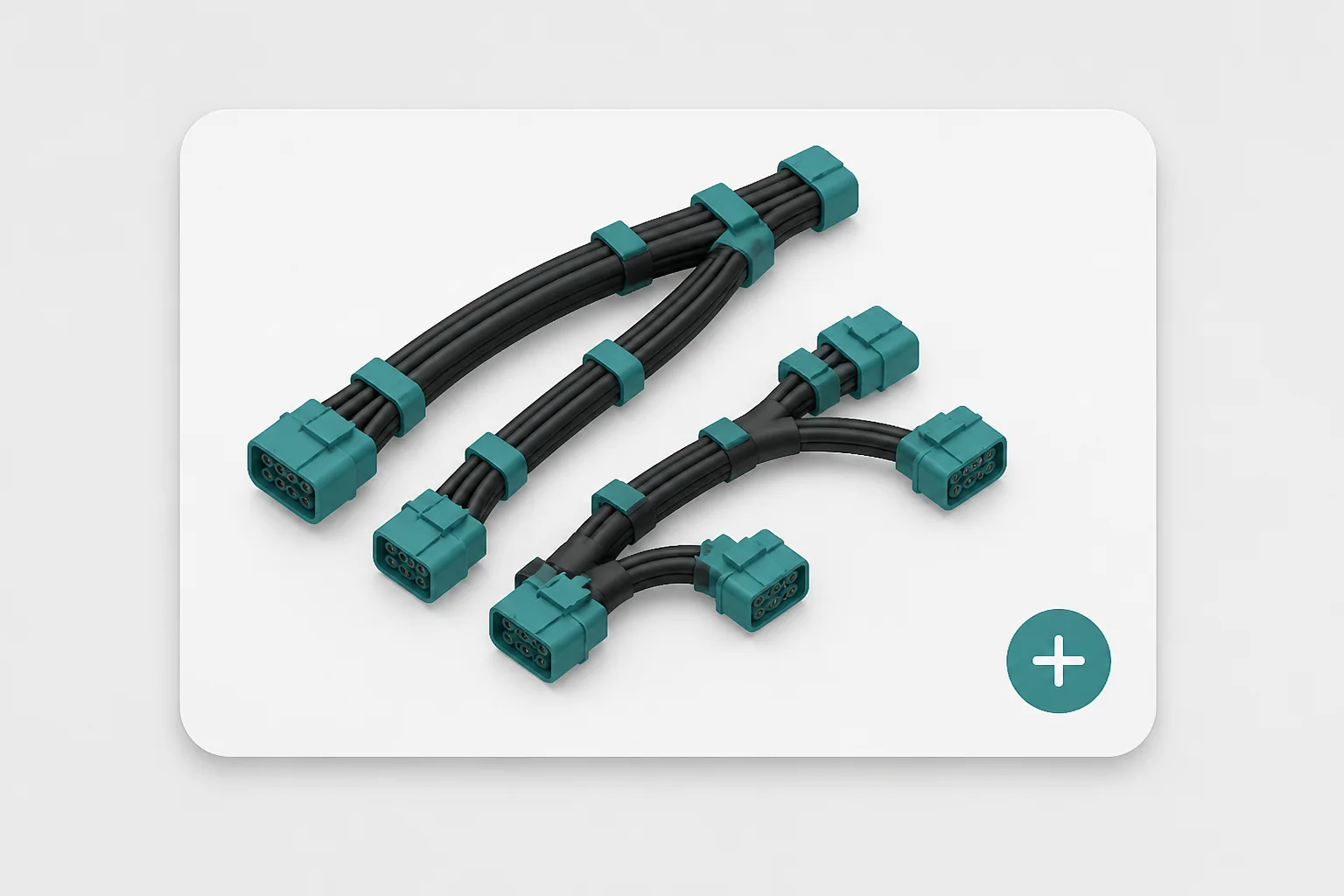

Konfektionierte, beschriftete Kabelbäume mit dokumentierter Gegenstelle — dieselbe Disziplin wie in Ihrer strukturierten Verkabelung. Der Unterschied ist die Dichte: Strom, Fabric und Management laufen auf engem Raum zusammen und teilen sich den Luftweg. Die Stückliste hält jede Verbindung fest; getauscht wird gegen dieselbe Liste.
07

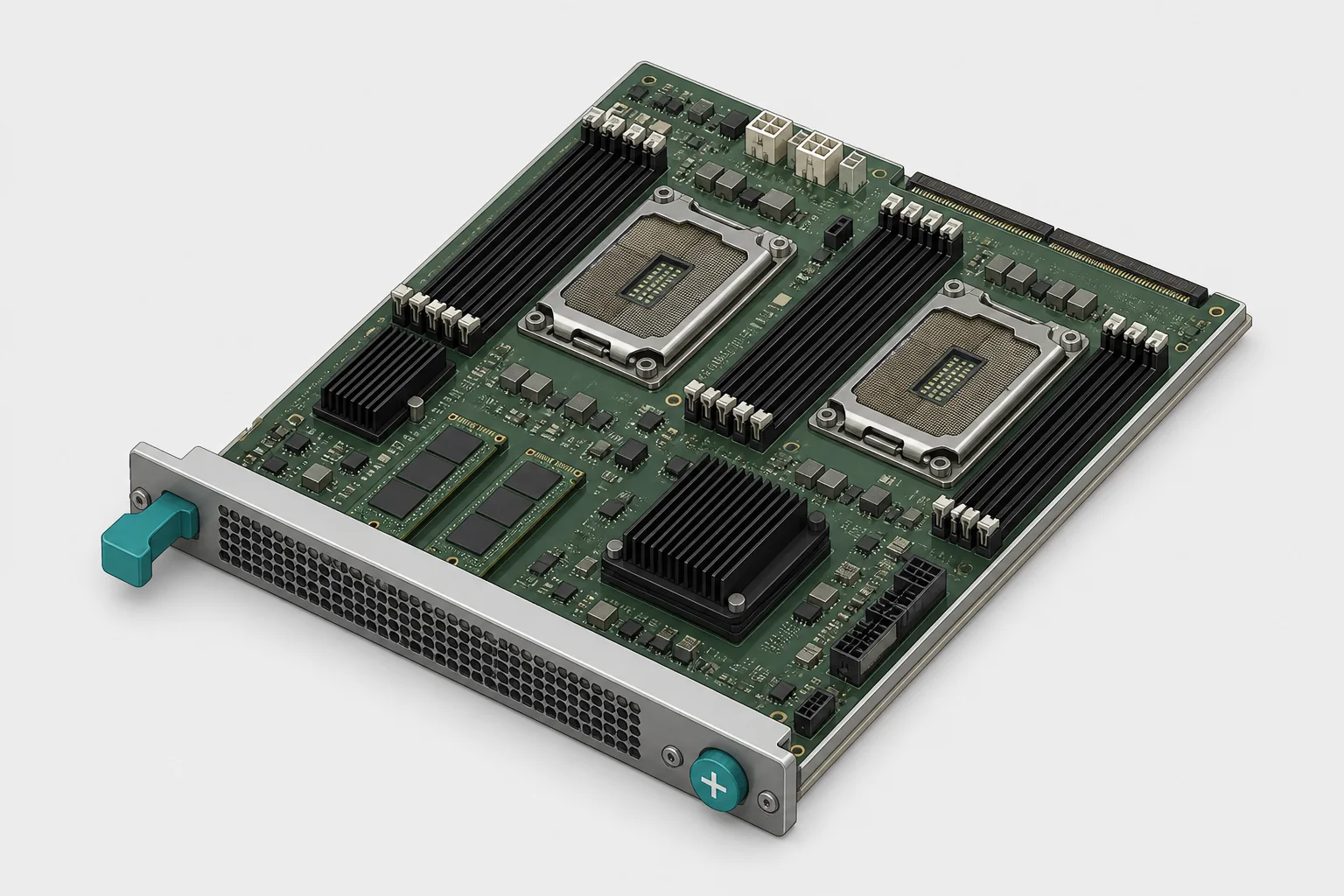

CPU, RAM und NVMe sind bei Ihnen Standardgrößen. Hier dienen sie den Karten: NVMe lädt die Modellgewichte mit hohem Durchsatz in den Grafikspeicher, RAM trägt Aufbereitung und Index, der Host hält die GPUs versorgt. Ein zu knapp ausgelegter Host bremst Karten aus, die rechnerisch reichen würden.
08

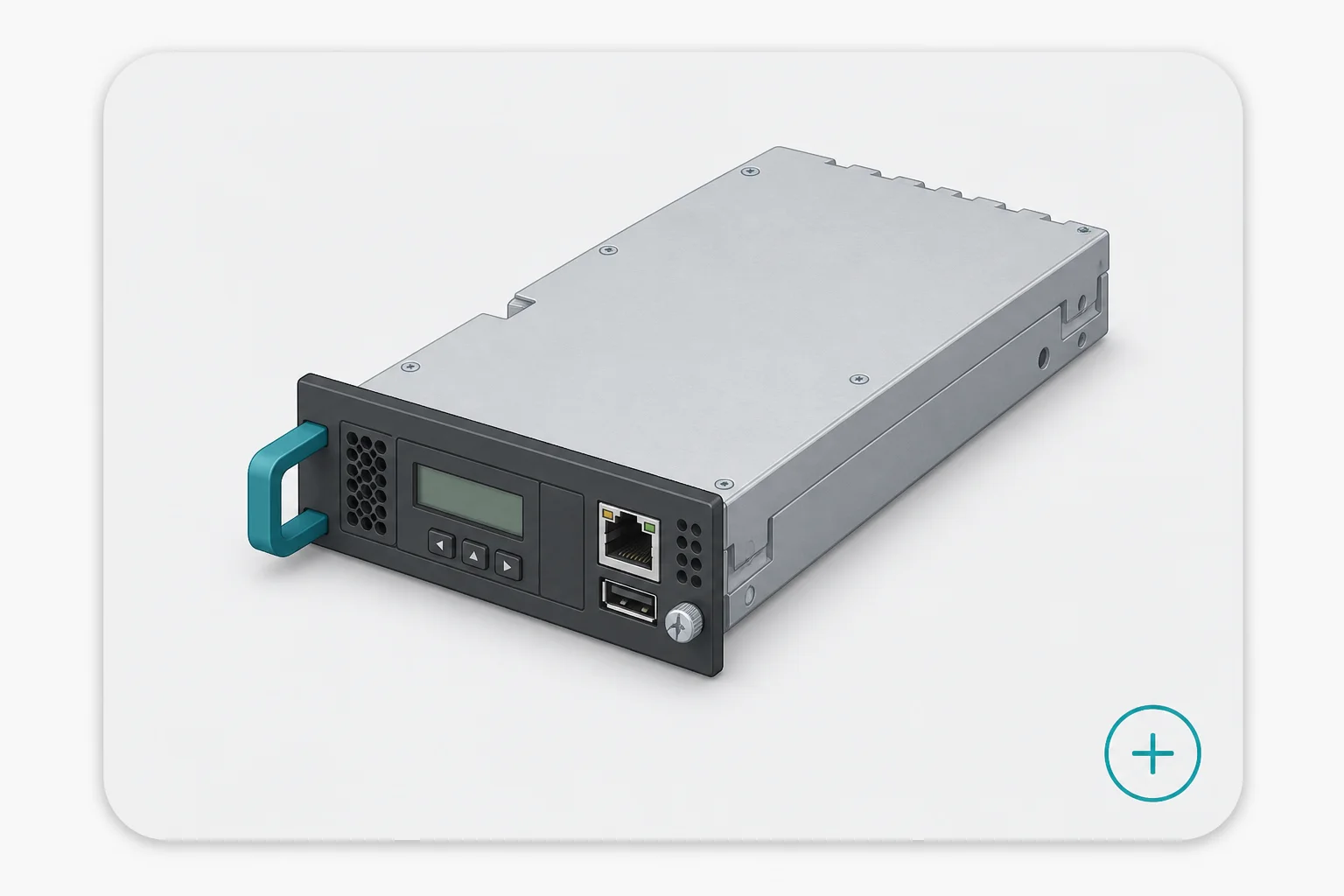

Out-of-Band-Management kennen Sie aus Ihrer Flotte; hier gilt dieselbe Mechanik: ein eigener Verwaltungszugang mit Zustand, Temperaturen und Firmwareständen, getrennt vom Produktivnetz. Fernzugriff darauf gibt Ihre IT frei, widerruflich und protokolliert. Störungen laufen über einen benannten Meldeweg; wie weit die Betreuung danach reicht, entscheidet die Betriebsstufe: Grundbetrieb, Betrieb mit Pflege oder Betrieb mit Bereitschaft.
Vier Entscheidungen trennen eine kompakte Anlage von einem Rechenzentrumsprojekt. Sie fallen im Systemplan, und jede hat ein technisches Kriterium. Karte anklicken für die Begründung.
SXM-Module sitzen fest auf einer Trägerplatine und sind über NVLink direkt gekoppelt: Sie teilen sich den Speicher so eng, dass ein Modell darüber läuft, dessen Gewichte auf einer einzelnen Karte nicht unterkommen. Welcher Weg nötig ist, entscheidet der Speicherbedarf aus der Bestandsaufnahme — Gewichte plus KV-Cache bei Ihrer Gleichzeitigkeit.
Wird Flüssigkeit nötig, gibt es Hybridlösungen, deren Wasserkreis im Server bleibt und die Wärme dort an die Luft abgibt; der Serverraum braucht dafür keine eigene Wasserinfrastruktur. Für die Klassen Team bis Scale ist Luftkühlung der Normalfall. Die Wärmemenge folgt aus der Anschlussleistung, und die Bestandsaufnahme misst Zuluft, Luftweg und Abluft am Aufstellort.
Große MoE-Modelle brauchen mehrere gekoppelte GPUs, Frontier-Größe einen Verbund aus mehreren Knoten. Mit diesem Sprung ändern sich Stellfläche, Gewicht, Verkabelung und Anschlussleistung zugleich, und der East-West-Verkehr kommt als eigene Fabric hinzu. Die Klassen weiter unten nennen den jeweiligen Speicherwert; der Lasttest im Piloten prüft ihn gegen Ihre echten Vorgänge.
Ab der Business-Klasse ist das 19-Zoll-Rack der übliche Weg, weil PDU, Verkabelung und Luftführung dort geordnet zusammenkommen. Manche Gehäuse sind für beides ausgelegt und lassen sich vom Standgerät in einen 4U-Einschub umbauen. Was zum Aufstellort passt, klärt die Bestandsaufnahme vor der Gerätewahl, Bautiefe und Statik eingeschlossen.
Die vier Anlagenklassen von sinlu ordnen ein Vorhaben ein, bevor ein Gerät ausgewählt wird. Links steht die Klasse mit ihren Planungsgrößen, darunter die Anwendung, für die sie gebaut wird.
Pilot erforderlich
Pilot erforderlich
Die Werte sind Planungsgrößen für das Erstgespräch. Verbindlich wird die Auslegung mit dem Systemplan und, in den beiden oberen Klassen, mit dem Lasttest. Annahme: 16-Bit-Gewichte und KV-Cache an der Obergrenze der Klasse; die Reserve wächst mit gleichzeitigen Vorgängen und Kontextlänge.
Modelle und Anlagenklassen mit Quellen → Klassen und Grafikspeicher im KI-Labor am 3D-Modell ausprobieren →sinlu ist an keinen Hersteller gebunden. Je Vorhaben bewerten wir die Anlagenklasse, die Lieferzeit, den Garantieumfang und den Weg zu Ersatzteilen. Dazu gehört, welche Karten ein Gehäuse freigibt und welche Generation davon gerade lieferbar ist.
Das Ergebnis steht im Systemplan: das Gerät benannt, die Bestückung begründet, die Beschaffung inklusive. Diese Marktbeobachtung über Herstellergenerationen hinweg ist die Arbeit, die Sie mit der Anlage einkaufen.
Wie der Systemplan entsteht →Weil ihr Speicher die harte Grenze setzt. Modellgewichte und der KV-Cache der laufenden Anfragen müssen zusammen in den Grafikspeicher passen; reicht er nicht, startet das Modell gar nicht oder es wird unbrauchbar langsam. Der KV-Cache wächst dabei mit Gleichzeitigkeit und Kontextlänge, ist also eine Frage Ihres Lastprofils. CPU, Arbeitsspeicher, NVMe und Netzwerk werden anschließend auf diese Größe hin ausgelegt.
Das entscheidet sich an vier Punkten. Bautiefe und Schienenmaß, weil GPU-Systeme tiefer bauen als übliche 1U/2U-Hosts. Statik und Lastverteilung, weil das Gewicht eines voll bestückten GPU-Systems in einer anderen Größenordnung liegt. Die verfügbaren PDU-Anschlüsse und abgesicherten Kreise. Und der freie Luftweg vor und hinter dem Schrank. Die Bestandsaufnahme prüft das am Schrank, bevor bestellt wird.
Die Auswahl folgt dem Speicherbedarf der Anlagenklasse und wird im Systemplan benannt, sobald Aufgaben und Lastprofil bekannt sind. Welche Karten ein Gehäuse aufnehmen darf, steht in den Produktunterlagen des Herstellers; welche davon in Ihrer Anlage sitzt, benennt der Systemplan mit Begründung. Neben der Rechenleistung zählen dabei Verfügbarkeit, Garantie und Ersatzteilweg.
In den Klassen Team bis Scale in aller Regel ja. Lenovo führt selbst ein System mit acht gekoppelten GPU-Modulen als luftgekühlten Server. Die Grenze zieht der Raum: Zulufttemperatur, freier Luftweg vor und hinter dem Schrank und ein Abluftweg, der die Dauerlast aus dem Raum bringt. Die Bestandsaufnahme misst das am Aufstellort.
Das hängt an drei Dingen: freie PCIe-Steckplätze in voller Bauhöhe und doppelter Breite, Netzteilreserve für die zusätzliche Dauerlast und genug Luftdurchsatz im Gehäuse für eine Karte ohne eigenen Lüfter. Viele Bestandsserver erfüllen das erste und scheitern am zweiten oder dritten. Die Bestandsaufnahme sieht sich Ihre Geräte einzeln an; wo ein vorhandener Server trägt, sagen wir das, auch wenn es den Auftrag kleiner macht.
Die Meldung geht an eine benannte Adresse, sinlu bestätigt den Eingang und ordnet ein, ob eine Sofortmaßnahme, eine geplante Behebung oder eine Beobachtung folgt. Eine Anlage mit mehreren Karten arbeitet währenddessen mit verringerter Kapazität weiter, soweit die Auslegung das trägt. Der Beschaffungsweg für die tragenden Bauteile liegt mit derselben Stückliste vor, aus der die Anlage gebaut wurde.
Weitere Fragen zu Ablauf, Datenfluss und Wartung beantworten die Fragen und Antworten zu lokalen KI-Anlagen.
Im Erstgespräch nehmen wir Aufgaben, Gleichzeitigkeit, Datenräume und vorhandene Infrastruktur auf. Daraus entsteht der Systemplan: Gerät, Bestückung, Aufstellort, Anschlussleistung und Betrieb, jeweils benannt und begründet.
